第二代水泥粉磨工艺

工艺诞生的技术背景

在前辊压机、后球磨机的联合粉磨系统中，早期设计的粉磨生产线往往均采用80年代技术生产的O-Sepa选粉机与球磨机形成闭路粉磨工艺，O-Sepa选粉机由于技术诞生年代早其技术缺陷在这么多年的使用中逐步显现，综合分级效率偏低、细粉分选不干净、系统能耗高，市场急需一种新型升级换代选粉设备，Sepax吉达高效涡流选粉机应运而生。

工艺特点

1、二代工艺，辊压机配V型选粉机，采用空气分选，分选气流内循环。

2、设备规格大型化，可适应现代大型化生产需求。

3、系统能耗有所下降，吨水泥电耗35kw.h，单产电耗仍偏高。

4、V选分选效率有所提高，切割粒径﹤1.0mm，细粉依靠旋风分离器进行收集。

5、旋风筒收集的物料含大量微细粉进入球磨机，球磨会存在一定的过粉现象，影响水泥质量和系统产量。

6、早期系统磨尾采用O-Sepa选粉机时需配大型袋除尘，设备配置功率高，能耗高。磨尾选粉设备性能还有一定的提升空间。

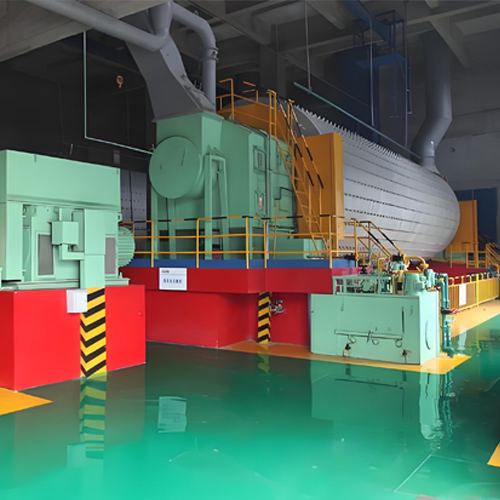

球磨机闭路粉磨系统

开路水泥磨是早年技术落后时期的中国特色，世界发达国家均采用闭路粉磨工艺，满足水泥新标准的生产需实行闭路工艺，开路工艺目前基本无法生产，究其原因是，参加粉磨的各种物料的易磨性不一致，如将易磨性差的物料磨至细度要求后，易磨性好的物料必然会过细粉磨，过细的颗粒是高性能水泥生产过程中应尽量避免的，因为在拌和混凝土时，过细的颗粒在很短的时间内就水化了，对强度贡献不大，同时会增大需水量，增加孔隙率降低水泥石的强度，因此，水泥生产时在粉磨系统中引入精细选粉机实行闭路生产，可控制成品粒度在3-32μm的范围内具有较大占比，比表面积350m²/kg，同时，改善球磨机的工况，消除因过粉磨而引起的温度升高、包球包锻、石膏脱水等现象。

江苏吉达公司是一家专注于水泥粉磨技术研究的高新技术企业，在水泥辊压机联合粉磨技术发展方面有着多年的技术改造经验，公司于2012年6月在天山股份-库车分公司的5000t/d 生产线的水泥联合粉磨技改中，对辊压机、球磨机采用“双闭路联合粉磨系统”，取得了重大突破：Ф4.2×13m水泥磨系统产量达350t/h，水泥质量稳定，吨水泥粉磨电耗降至22度左右；在磨尾选粉系统改造中同样取得很多骄人业绩！目前此系统相关工艺技术正在国内同类粉磨生产线（中联、南方、西南等水泥）在建或技术改造项目中全面推广。

第二代闭路粉磨工艺介绍

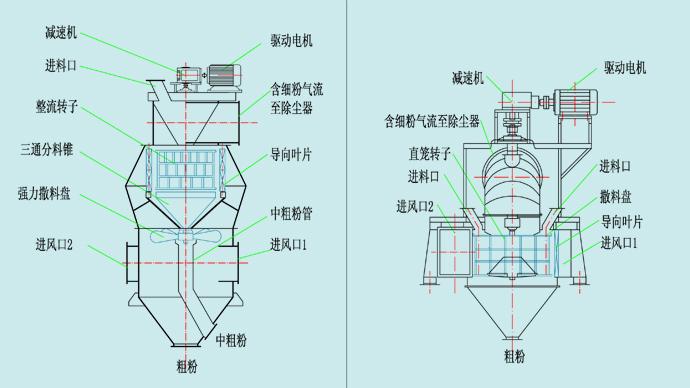

吉达Sepax选粉机与O-Sepa[性能比较]

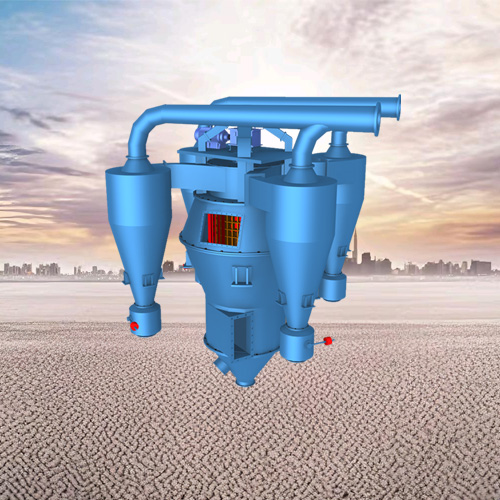

Sepax高效涡流式选粉机是我公司在引进丹麦史密斯高效选粉机技术基础上，采用航空空气动力学分析方法与国内知名高校科研院所联合研制开发成功的最新科技产品。

该产品整合了O-sepa选粉机的平面涡流分级原理及气箱脉冲布袋除尘的成品收集方法，使Sepax涡流直笼高效选粉机最具性价比，为Sepax高效涡流式选粉机推广使用奠定了良好的基础，Sepax高效涡流式选粉机系统配置简单，工艺布置灵活，选粉效率特高，节能效果显著，是新形势下水泥企业提高产品产质量的新方法新途径。

自Sepax高效涡流式选粉机推向市场后受到众多水泥企业的一致好评，用户收到极大的经济效益。

球磨闭路工艺一【推荐】

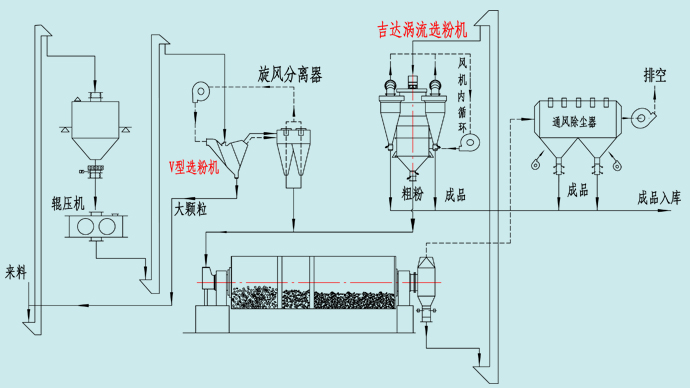

1、主要流程：辊压机出来的物料提升入V型选粉机，分级后的粗料入辊压机重新挤压，细料经收集后入管磨机研磨，研磨后的物料通过磨尾提升机送Sepax吉达高效涡流选粉机，选出细粉送入成品库，粗粉重回磨机研磨。此工艺磨V型选粉机内部无运转部件，属于静态分级设备，处理能力较大，该系统循环风机功率大，由于采用气流分级，分级切割粒径＜1mm，经挤压后入磨物料比表面积150～220㎡/kg，R80筛余15-35%，R45筛余40-50%，通过气流分级的入磨物料比打散分级机处理后的入磨物料粒径小得多。。

2、磨尾技术改造： ⑴球磨系统采用吉达Sepax涡流内循环选粉机替代O-Sepa选粉机，不需配置大型布袋除尘器。 ⑵磨尾选粉设备配置功率大幅度降低，是常规系统的40%，效率高，体积小，技改方便。

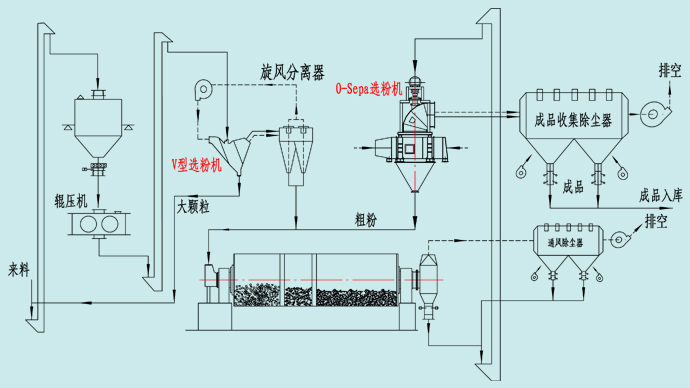

球磨闭路工艺二

辊压机出来的物料提升入V型选粉机，分级后的粗料入辊压机重新挤压，细料经收集后入管磨机研磨，研磨后的物料通过磨尾提升机送入O-Sepa选粉机，选出细粉送入成品库，粗粉重回磨机研磨。此工艺磨V型选粉机内部无运转部件，属于静态分级设备，处理能力较大，该系统循环风机功率大，由于采用气流分级、V型选粉机分级精度比打散分级机有所提高，分级切割粒径＜1mm，经挤压后入磨物料比表面积150～220㎡/kg，R80筛余15-35%，R45筛余40-50%，通过气流分级的入磨物料比打散分级机处理后的入磨物料粒径小得多。
